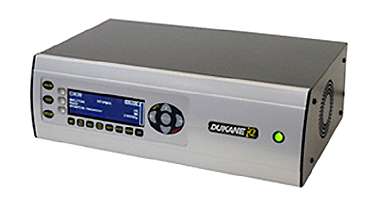

iQ シリーズ モデルLS-E 超音波発振器

iQシリーズ発振器はデュケインの特許技術を駆使して設計されたオールデジタル発振器です。独自のデジタル発振回路と、高効率フロースルー冷却機構で、大出力モデルでもコンパクトに設計されています。過酷な環境下での使用も考慮して設計されており、高速での自動装置での使用にも対応しています。マルチコアプロセッサーによる0.5msでの高速サンプリングレートは、ハイレベルな精度と再現性を実現しました。独自のモジュールデザインにより、簡単に機能の拡張も行えます。iQシリーズは、従来のデュケイン製ハンドプローブ、自動機用プローブ振動子と互換性があり、ご使用中の装置への代替交換も可能です。

デジタル制御機能

  • 100%デジタル制御化された全ての発振器の機能とパラメーターは、精密且つ確実な制御を可能にし、また将来的な機能のアップグレードも容易に行うことができます。
  • 最新鋭のマルチコア構造による0.5msのデータサンプリング速度は、溶着の精度と信頼性を向上させます。
  • デジトラックチューニングは、共振周波数をデジタル的に追尾し、発振周波数とスタック(振動子+ブースター+ホーン)の共振周波数が合うように自動的に設定します。
  • オーバーロード保護機能とエラーコードは、発振器を安全な状態に保ち、また不具合発生時のトラブルシューティングを容易にします。オーバーロードの出力リミットは、発振器の最大容量により決められています。
  • ラインレギュレーション機能は、入力電圧が変動しても安定した振幅を維持させます。
  • 温度ドリフト補正機能は、スタックの連続使用に対応し、温度変化によるスタックの共振周波数の変動にも自動的に調整を行い、常に最適な周波数での発振を可能にしています。
  • パルス幅変調機能は電気部品及び音響部品へのストレスを軽減させ、より効率的に超音波発振を行い、優れたパフォーマンスと、信頼性、長寿命を実現します。
  • ソフトスタートアルゴリズムは、音響スタックの振幅をスムーズに立ち上げ、発振開始時のサージとストレスをミニマムに抑え、スタックと発振器の寿命を延ばします。
  • ロードレギュレーション機能は、溶着中の負荷変動に関わらず、一定の振幅を維持させます。発振時の振幅レベルは、+/-1%以内に維持され、安定した溶着と溶着サイクル時間の短縮を実現します。
  • モジュール化されたハードウェアデザインは、マザーボードと内部構成部品を内部で相互接続し、内部の配線による接続を減らし、信頼性とパフォーマンスを向上させています。
  • イージーフォルト機能は、エラーコード(例:U501)をwww.dukane.com/easyfaultに入力することにより、システム診断やトラブルシューティングを短時間で可能にし、停止時間を最小限に抑えます。(英語対応のみ)
iQ シリーズ モデルLS-E 超音波発振器

iQ シリーズ モデルLS-E 超音波発振器

iQ シリーズ モデルLS-E 超音波発振器 機械的機能

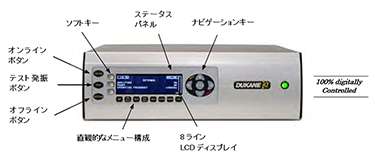

iQ LS-E 超音波発振器 前面

iQ シリーズ モデルLS-E 超音波発振器 前面

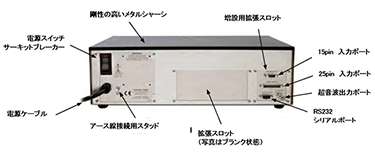

iQ LS-E 超音波発振器 背面

iQ シリーズ モデルLS-E 超音波発振器 背面

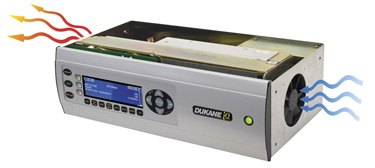

  • フロースルー冷却トンネルと高効率ヒートシンク、及びサーモスタット制御された冷却ファンは、発振器内部の温度上昇を抑え、塵や埃の流入を最小限にとどめ、発振器の寿命を延ばします。
  • 高効率発振回路で、コンパクトボディでも高出力、ハイスピードサイクルで使用できます。
  • 出力バーグラフは、溶着サイクル中の発振出力をリアルタイムで表示し、最大出力に対して何%程度まで発振しているかを確認することが出来ます。
  • 8ラインLCDディスプレイと直観的メニュー構成で、プログラミングを簡単かつ素早く行うことが出来ます。
  • RS232シリアルポートはソフトウェアのアップグレードやトラブルシューティング、iQコンフィギュレーターを使用したハードウェアセットアップに使用されます。
  • 高度なI/O機能は、25ピン出力ポートと15ピン入力ポートで行われ、幾つかの信号はユーティリティメニューから信号の種類を選択して使用することが可能です。
  • モジュール化されたハードウェアデザインは、マザーボードと内部構成部品を内部で相互接続し、内部の配線による接続を減らし、信頼性とパフォーマンスを向上させています。
フロースルー冷却

フロースルー冷却

  • リアパネル拡張スロットは、OEMでのカスタム設定や、コストパフォーマンスの高いデザインソリューションを可能にします。

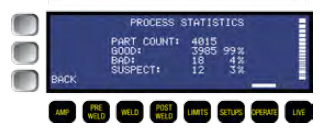

  • プロセス統計ウィンドウは、生産数や良品、不良品、疑問品の数と比率を表示します。
  • システムステータスパネルは6種類の自己診断メッセージ(エラー、入力テスト、オーバーロード、温度異常、オンライン、オフライン)を表示します。
  • 統合された周波数アナライザーは、スタックの発振周波数を高精度で表示し、スタックの状態を容易に診断できます。
  • 標準的な19インチ(48cm)ラックに取り付け可能で、システムインテグレーションも低コストで容易に行えます。
  • 全てのデュケイン製の標準振動子と互換性があり、既存のDPCまたはUltraシリーズからの乗せ換えも可能です。
メニュー

メニュー

出力トリガー(パテント 7,475,801)

デュケインの特許技術である出力トリガーは、より安定した溶着を可能にします。発振開始時におけるパーツへ与える圧力/荷重が充分且つ安定した状態となります。

出力トリガーは、コスト効果に優れた荷重トリガーの代替手段になります。荷重トリガーではロードセルや基板、ケーブル等のコストがかかる追加部品が必要となりますが、出力トリガーにはこのような追加部品は必要ありません。

超音波スタックをロードセルの代わりとして使用し、設定したトリガー振幅で発振を行いながらホーンが下降し、ワークに接触して出力が上昇し、既定の出力に到達したら溶着振幅に切り替わり、距離制御やエネルギー制御などの通常の溶着サイクルを行います。

iQ シリーズ モデルLS-E 超音波発振器 メニューと制御

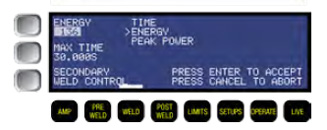

  • 時間、エネルギー、ピークパワーによる発振制御
  • 不良品及び疑問品リミット設定機能により、時間、エネルギー、ピークパワーによる判別が可能で、不良品と疑問品は個別に信号出力されます。
  • 振幅設定は20~100%の間で1%単位で設定可能で、発振器のフロントパネル、または外部からのアナログ信号(4-20mA)により制御できます。
  • 最大16種類の溶着条件を保存可能で、個別に名前を付けることもできます。
  • 変更可能なソフトスタートは、発振開始時のスタックへのストレスを軽減し、また高速タクトでの使用においては最短0.01秒で最大振幅まで立ち上げることが可能です。※1
メニュー

メニュー

※1: ソフトスタート時間を早めると、スタックにかかるストレスが増え、クラック等の破損の危険性が高まります。予め弊社まで御相談の上、設定して下さい。

  • ユーザーアクセス可能なハードウェア設定では、位相シフト、フリーラン周波数、周波数ロック、周波数リミットなどの設定をフロントパネルから設定可能です。
  • 周波数ロック機能は、デジトラック・オートチューニング機能を無効にして発振中の周波数変動を無くし、発振開始時に合わせた共振周波数で振動させ続けます。これはホーンがワークに密着しやすいようなアプリケーションに対して有効です。
  • 設定可能な周波数範囲。発振可能な周波数をNarrow(狭い)、Normal(通常)、Wide(広い)から選択でき、アプリケーションに合った使用可能周波数範囲を設定できます。

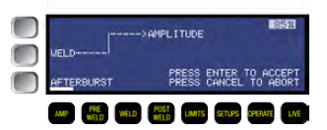

  • アフターバースト(後発振)機能付きで、ホーンにワークが付着して持ち上がることを防ぎます。
メニュー

メニュー

iQ シリーズ モデルLS-E 超音波発振器 オプション

  • iQ LinQ、マルチプローブ制御(MPC)、自動機スラスター制御、リモート振幅制御のいずれかを使用可能です。I/O信号を標準のNPNからPNPに変換するモジュールも準備しています。
  • 1200W以下のモデルでは、AC100-120V仕様(ハイプロファイル)も準備しています。
  • 19”ラックマウントブラケットを使用すると、簡単にキャビネットに収納、固定が可能です。

iQ シリーズ モデルLS-E 超音波発振器 仕様

iQ LS-E 超音波発振器 仕様
iQ シリーズ モデルLS 超音波発振器 仕様
周波数 15kHz 20kHz 30kHz 40kHz
最大出力 3600/4800 W 1200/2400/3600/4800W 900/1200/1800 W 600/900/1200 W
発振器型式 15HB360-2W
15HB480-2W
20HB120-2W
20HB240-2W
20HB360-2W
20HB480-2W
30HB090-2W
30HB120-2W
30HB180-2W
40HB060-2W
40HB090-2W
40HB120-2W

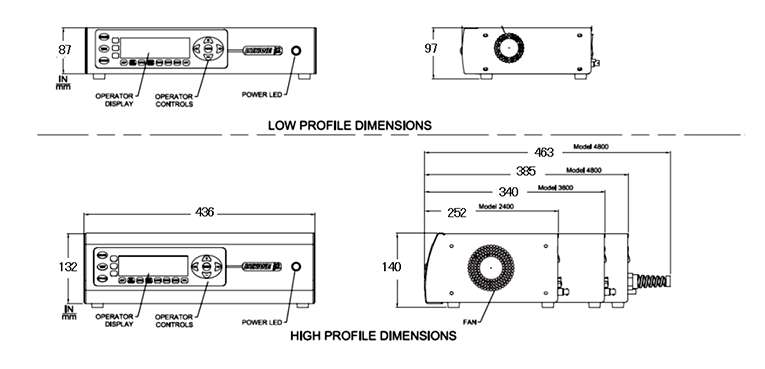

発振器幅 436mm 436mm 436mm 436mm
発振器奥行 3600W: 340mm
4800W: 385mm
1200~2400W: 252mm
3600W: 340mm
4800W: 385mm
900/1200W: 244mm
1800W: 252mm
244mm
発振器高さ 140mm 1200W: 97mm
2400~4800W: 140mm
900/1200W: 97mm
1800W: 140mm
97mm
入力電源電圧 単相AC200~240V 単相AC200~240V 単相AC200~240V 単相AC200~240V
入力電源容量
(最大)
3600W: 25A
4800W: 30A
1200W: 8A
2400W: 15A
3600W: 25A
4800W: 30A
900W: 8A
1200W: 8A
1800W: 12A
600W: 5A
900W: 8A
1200W: 8A
重量 3600W: 14.5kg
4800W: 15.4kg
1200W: 10.4kg
2400W: 11.3kg
3600W: 14.5kg
4800W: 15.4kg
900/1200W: 10.4kg
1800W: 11.3kg
10.4kg

※:出力が1200W以下のモデルはAC100V仕様もございます。但し発振器の寸法、重量が上記内容と異なります。
※:本書の仕様・内容は予告なく変更する場合がございます。
