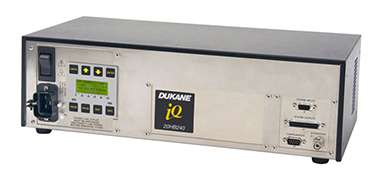

iQ シリーズ モデルLS 超音波発振器

iQ-LSシリーズ発振器はデュケインの特許技術を駆使して設計されたオールデジタル発振器です。独自のデジタル発振回路と、高効率フロースルー冷却機構で、大出力モデルでもコンパクトに設計されています。過酷な環境下での使用も考慮して設計されており、高速での自動装置での使用にも対応しています。マルチコアプロセッサーによる0.5msでの高速サンプリングレートは、ハイレベルな精度と再現性を実現しました。独自のモジュールデザインにより、簡単に機能の拡張も行えます。iQシリーズは、従来のデュケイン製ハンドプローブ、自動機用プローブ振動子と互換性があり、ご使用中の装置への代替交換も可能です。

デジタル制御機能

  • 100%デジタル制御化された全ての発振器の機能とパラメーターは、精密且つ確実な制御を可能にし、また将来的な機能のアップグレードも容易に行うことができます。
  • 最新鋭のマルチコア構造による0.5msのデータサンプリング速度は、溶着の精度と信頼性を向上させます。
  • デジトラックチューニングは、共振周波数をデジタル的に追尾し、発振周波数とスタック(振動子+ブースター+ホーン)の共振周波数が合うように自動的に設定します。
  • オーバーロード保護機能とエラーコードは、発振器を安全な状態に保ち、また不具合発生時のトラブルシューティングを容易にします。オーバーロードの出力リミットは、発振器の最大容量により決められています。
  • ラインレギュレーション機能は、入力電圧が変動しても安定した振幅を維持させます。
  • 温度ドリフト補正機能は、スタックの連続使用に対応し、温度変化によるスタックの共振周波数の変動にも自動的に調整を行い、常に最適な周波数での発振を可能にしています。
  • パルス幅変調機能は電気部品及び音響部品へのストレスを軽減させ、より効率的に超音波発振を行い、優れたパフォーマンスと、信頼性、長寿命を実現します。
  • ソフトスタートアルゴリズムは、音響スタックの振幅をスムーズに立ち上げ、発振開始時のサージとストレスをミニマムに抑え、スタックと発振器の寿命を延ばします。
iQ シリーズ モデルLS 超音波発振器
  • ロードレギュレーション機能は、溶着中の負荷変動に関わらず、一定の振幅を維持させます。発振時の振幅レベルは、+/-1%以内に維持され、安定した溶着と溶着サイクル時間の短縮を実現します。
  • ユーザーアクセス可能なハードウェア設定では、位相シフト、フリーラン周波数、周波数ロック、周波数リミットなどの設定をフロントパネルから設定可能です。
  • 変更可能なソフトスタートは、発振開始時のスタックへのストレスを軽減し、また高速タクトでの使用においては最短0.01秒で最大振幅まで立ち上げることが可能です。※1

※1: ソフトスタート時間を早めると、スタックにかかるストレスが増え、クラック等の破損の危険性が高まります。予め弊社まで御相談の上、設定して下さい

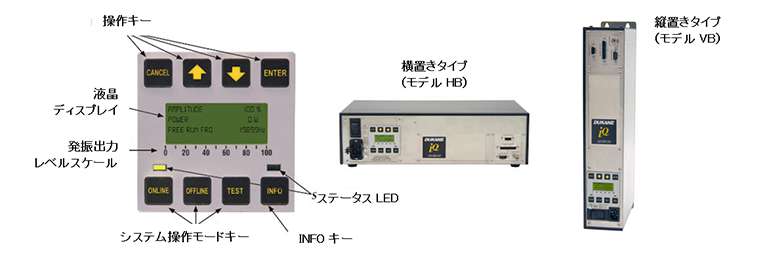

iQ シリーズ モデルLS 超音波発振器 特徴

iQ シリーズ モデルLS 超音波発振器

iQLinQイーサネット/IP対応

イーサネットケーブル1本で全てを制御、モニタリング可能
イーサネット/IPオプションモジュールを搭載することにより、iQ発振器をイーサネット/IPネットワークに接続することが可能になります。外部のDINレールにオプションを取り付け、自動機側のネットワークとiQ発振器のRS-232ポートを接続します。
イーサネット/IP接続で可能な制御パラメーター

  1. 発振時間、エネルギー、ピークパワー
  2. 振幅、ソフトスタート時間、ソフトストップ時間
  3. 出力トリガー設定パラメーター
  4. アフターバースト遅延時間及び発振時間
  5. 各パラメーターの疑問品、不良品の上下限値
  6. フリーラン周波数、周波数ロック&ホールド、周波数リミット

全ての溶着パラメーターの出力が可能
溶着時のデータは全て出力可能で、また不良品、疑問品に該当するか、超音波発振中なども出力されます。

出力トリガー(パテント 7,475,801)

デュケインの特許技術である出力トリガーは、より安定した溶着を可能にします。

発振開始時におけるパーツへ与える圧力/荷重が充分且つ安定した状態となります。

出力トリガーは、コスト効果に優れた荷重トリガーの代替手段になります。

荷重トリガーではロードセルや基板、ケーブル等のコストがかかる追加部品が必要となりますが、出力トリガーにはこのような追加部品は必要ありません。

超音波スタックをロードセルの代わりとして使用し、設定したトリガー振幅で発振を行いながらホーンが下降し、ワークに接触して出力が上昇し、既定の出力に到達したら溶着振幅に切り替わり、距離制御やエネルギー制御などの通常の溶着サイクルを行います。

iQ シリーズ モデルLS 超音波発振器 構成表

iQ シリーズ モデルLS 超音波発振器 構成表
周波数 600W 900W 1200W 1800W 2400W 3600W 4800W
15kHz - - - - - 15VB360-2C
15HB360-2C
15VB480-2C
15HB480-2C
20kHz - - 20VB120-1C
20VB120-2C
20HB120-1C
20HB120-2C
20VB180-2C
20HB180-2C
20VB240-2C
20HB240-2C
20VB360-2C
20HB360-2C
20VB480-2C
20HB480-2C
30kHz 30VB090-1C
30VB090-2C
30HB090-1C
30HB090-2C
30VB120-1C
30VB120-2C
30HB120-1C
30HB120-2C
30VB180-2C
30HB180-2C
- - -
40kHz 40VB060-1C
40VB060-2C
40HB060-1C
40HB060-2C
40VB090-1C
40VB090-2C
40HB090-1C
40HB090-2C
40VB120-1C
40VB120-2C
40HB120-1C
40HB120-2C
- - - -

※ 本書の仕様・内容は予告なく変更する場合がございます。

※ 型式末尾が1CはAC100V仕様、2CはAC200V仕様になります。
