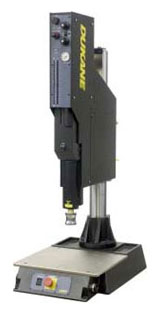

DPC シリーズ モデル340 超音波プレス

30kHzと40kHz用のプレス(スタンド)でDPC 2 Plusモデル及びDPC 4 Plusモデルの発振器に接続して使用されます。周波数が高い為に、装置はコンパクトに設計されていて、一般的には小物部品の溶着に適しています。最大加圧は850Ntで最大ストロークは177mmです。CEマーク他全ての国際安全規格に適合しています。

DPC シリーズ モデル340 超音波プレス 特徴

DPC シリーズ モデル340 超音波プレス
  • 低質量高精密振動子
  • 高品質部品と高い剛性による精度と信頼性
  • 2段加圧は溶着コントロールと冷却時に効果的に作用
  • メカニカルストップ(0.25mm毎調整可)
  • 自動機用ストローク上限リミットスイッチ
  • 全てのインジケーターを前面に配置し正面から全ての操作可能
  • クロームメッキ処理の支柱とアルミリジッドブースター標準装備
  • ツイストリリース式の非常停止スイッチ
  • アップグレードに適応した柔軟なデザイン
  • 全ての現行デュケインウェルダーシステムとの互換性
  • リモートニューマティックはシステム化に有利
  • ベースユニット内のステータスインジケーター(電源、操作中、停止)
  • オプチカルスピードコントールは正確で再現性のあるホーン作動を実現
  • 内蔵可能なリニアエンコーダー(オプション)はマルチヘッドや自動機化に有利
  • 幅114mmのプロファイルにより、センター間位置を必要とする自動機のマルチヘッドに最適
  • シングルレールリニアボール採用、フリクションフリーで安定かつ正確な位置制御

DPC シリーズ モデル340 超音波プレス オプション

  • ハイドロスピードコントロールは溶融速度の正確な制御可能
  • リニアオプチカルエンコーダーは177mmストローク全域で相対値・絶対値寸法制御による溶着が可能(分解能 0.01mm) DPC 4 Plus ディスタンスモジュール付が必要
  • 先発振・発振終了リミットスイッチ 発振終了スイッチは絶対値寸法制御に有利
  • EPR (電空レギュレーター)、ロードセルオプションは23段階加圧制御が可能
  • オプチカルサイクルスタートスイッチ

DPC シリーズ モデル340 超音波プレス 仕様

DPC シリーズ モデル340 超音波プレス 仕様
発振器タイプ 30kHz (800/1,500W) または40kHz (350/700/1,000W)
DPC 2 Plus (T, E Type) またはDPC 4 Plus (E, D, C Type)
オペレーション 両手スタート方式採用 / 非常停止押し釦
操作方法 φ38mm 空圧式シリンダー
供給エア 0.55MPa - 0.75MPa
最大加圧 850Nt (@0.75MPa、標準φ38mmシリンダー使用時)
最大ストローク 177mm
重量 77Kg ※発振器を除く
スロート スロート長314mm (ホーンの中心からコラム中心まで)
安全基準 CEマーク他全ての国際安全規格
