超音波溶着ホーン

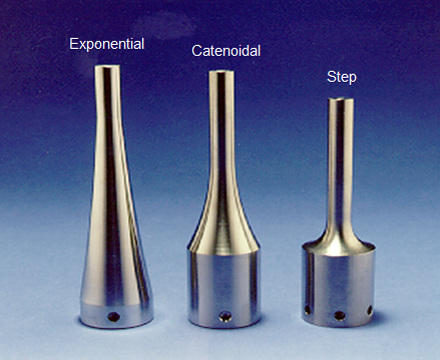

超音波ホーンは溶着されるプラスチック部品に最適な周波数と振幅を供給する共鳴体です。写真のホーンは基本形状で左からエクスポーネンシャル(振幅、応力とも低い)、キャテノイダル(振幅、応力とも中間)、ステップ(振幅、応力とも高い)と呼ばれます。
![超音波溶着ホーン 超音波溶着ホーン](../../images/technology/horns/horns-01.jpg)

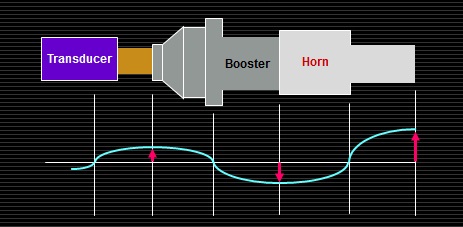

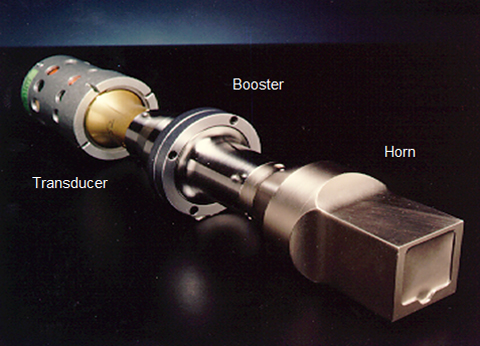

トランスデューサーで機械的振動振幅に変換され、ブースターと呼ばれる機械的振幅変換器によって振幅は増幅され、ホーンに供給されます。ホーン先端では溶着されるプラスチック部品に最適な振幅となります。下図のようにトランスデューサーで発生した振幅は徐々に増幅されホーン先端で最適振幅となります。
![超音波溶着ホーン 超音波溶着ホーン](../../images/technology/horns/horns-02.jpg)
![超音波溶着ホーン 超音波溶着ホーン](../../images/technology/horns/horns-03.jpg)

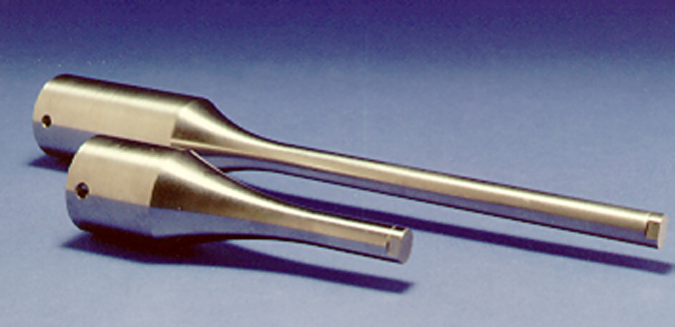

各種ホーン形状例
![超音波溶着ホーン 超音波溶着ホーン](../../images/technology/horns/horns-04.jpg)
![超音波溶着ホーン 超音波溶着ホーン](../../images/technology/horns/horns-05.jpg)
![超音波溶着ホーン 超音波溶着ホーン](../../images/technology/horns/horns-06.png)
