自動機用超音波発振器 iQ-AiM (Automation in Mind)

iQ AiM (Automation in Mind) シリーズ発振器はデュケインの特許技術を駆使して設計されたオールデジタル発振器です。 独自のデジタル発振回路と、高効率フロースルー冷却機構で、大出力モデルでもコンパクトに設計されています。過酷な環境下での使用も考慮して設計されており、ハイサイクルでの生産にも対応しています。マルチコアプロセッサーによる業界最速の0.5ms での高速サンプリングレートは、ハイレベルな精度と再現性を実現しました。
特許技術の出力トリガー機能と、タイム/エネルギー/ピークパワー/外部信号制御に加え、外部エンコーダーを使用した距離制御機能も搭載し、極めて高い品質安定性を実現しました。
用途に合わせて選べる豊富な周波数、最大出力の構成は無駄をなくし、最適な超音波溶着システムの実現を可能にします。

自動機用超音波発振器 iQ-AiMシリーズ 特徴

  • 100% デジタル制御化 された全ての発振器の機能とパラメーターは、精密且つ確実な制御を可能にし、また将来的な機能のアップグレードも容易に行うことができます。
  • 最新鋭の マルチコア構造による 0.5ms のデータサンプリング速度 は、溶着の精度と信頼性を向上させます。
  • iQ-AiM 発振器では外部信号による発振制御だけでなく、タイム制御、エネルギー制御は従来機同様、新たに外部エンコーダーとの連携による距離制御にも対応可能となりました。これまで自動機用発振器には無かった距離制御機能により、溶着条件の幅が広がり、より安定した溶着を実現可能となりました。
  • イーサネットケーブル1 本で全てを制御、モニタリング可能発振器をイーサネット/IP ネットワークに接続するこ とにより、全ての制御、モニタリングを外部 PLC から行うことが可能になります。またイーサネット /IP 接続だけでなく、オプションで CC LINK 、Profibus 、 Profinet 、 EtherCAT などの通信プロトコルにも対応可能です。
  • デュケインの特許技術である出力トリガーは、より安定した溶着を可能にします。発振開始時におけるパーツへ与える圧力 荷重が 充分且つ安定した状態となります。出力トリガーは、コスト効果に優れた荷重トリガーの代替手段になります。荷重トリガーではロードセルや基板、ケーブル等のコストがかかる追加部品が必要となりますが、出力トリガーにはこのような追加部品は必要ありません。超音波スタックをロードセルの代わりとして使用し、設定したトリガー振幅で発振を行いながらホーンが下降し、ワークに接触して出力が上昇し、既定の出力に到達したら溶着振幅に切り替わり、距離制御やエネルギー制御などの通常の溶着サイクルを行います。

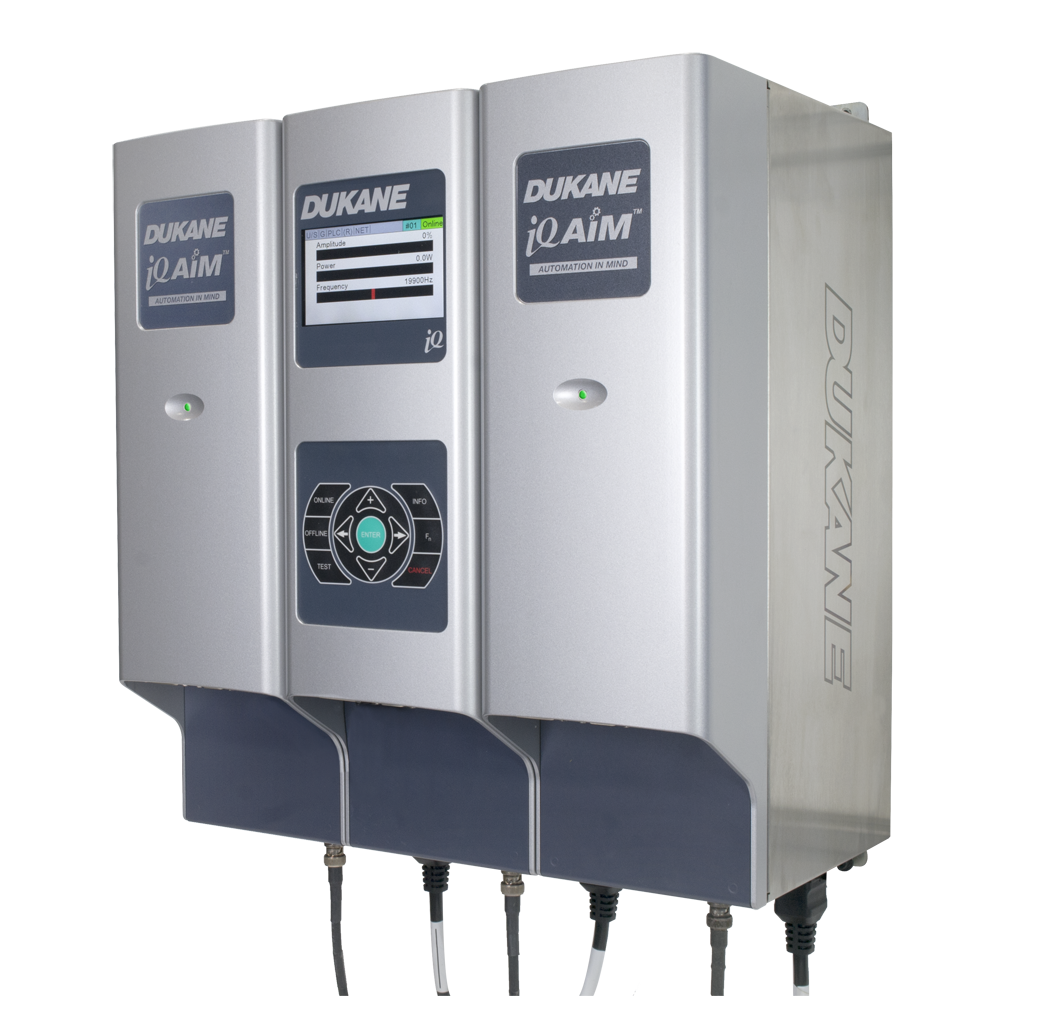

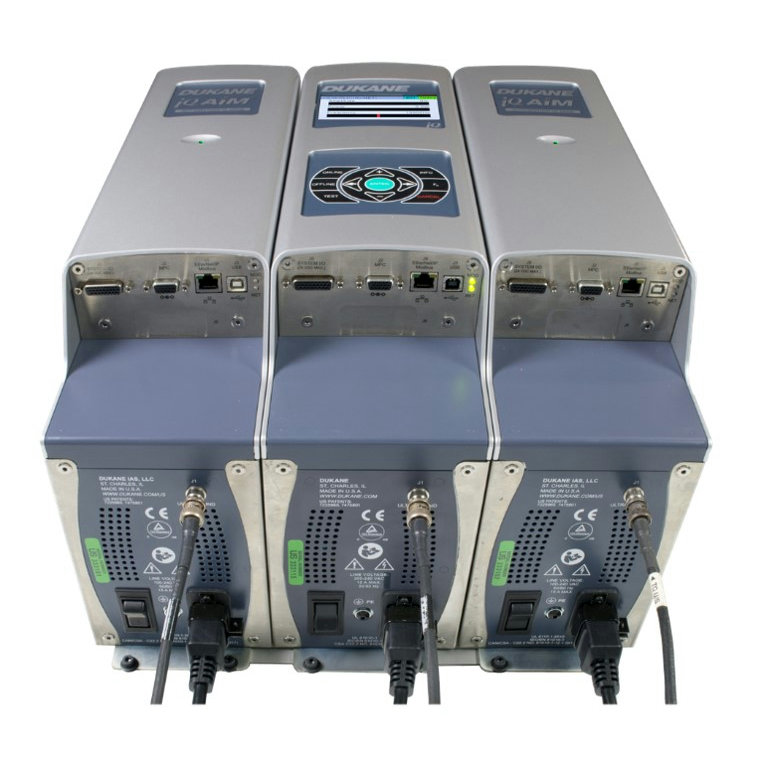

iQ-AiM 超音波発振器

制御盤組み込み時でも各コネクタへのアクセスが容易なデザイン

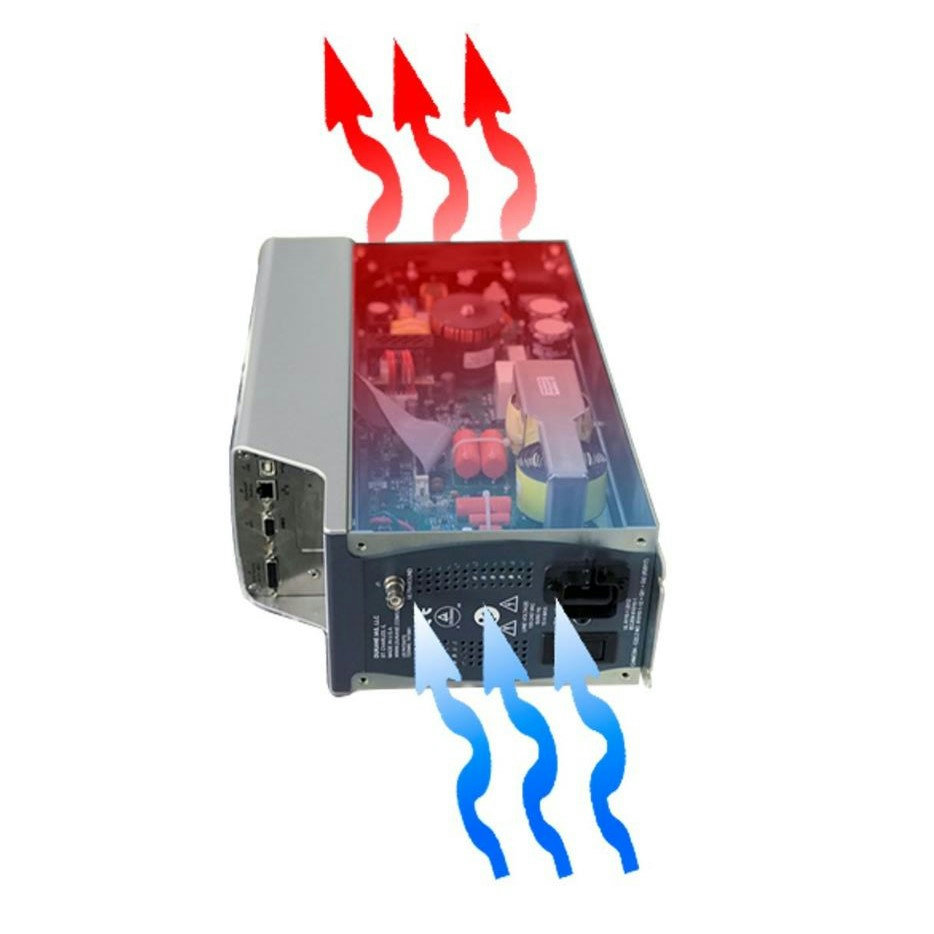

フロースルー冷却構造で、効率良く発振器内部を冷却

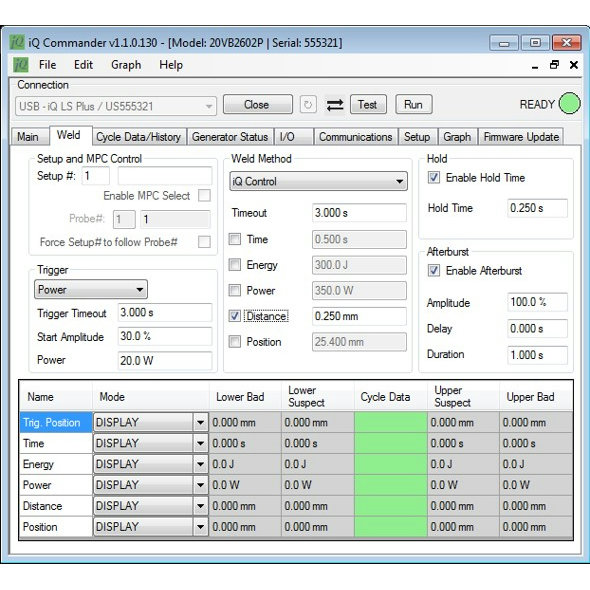

WindowsベースのiQ Commander(コマンダー)専用ソフトウェアで設定、サイクルデータ表示、グラフ表示が可能

iQ-AiMが使われている業界とアプリケーション例

自動車部品

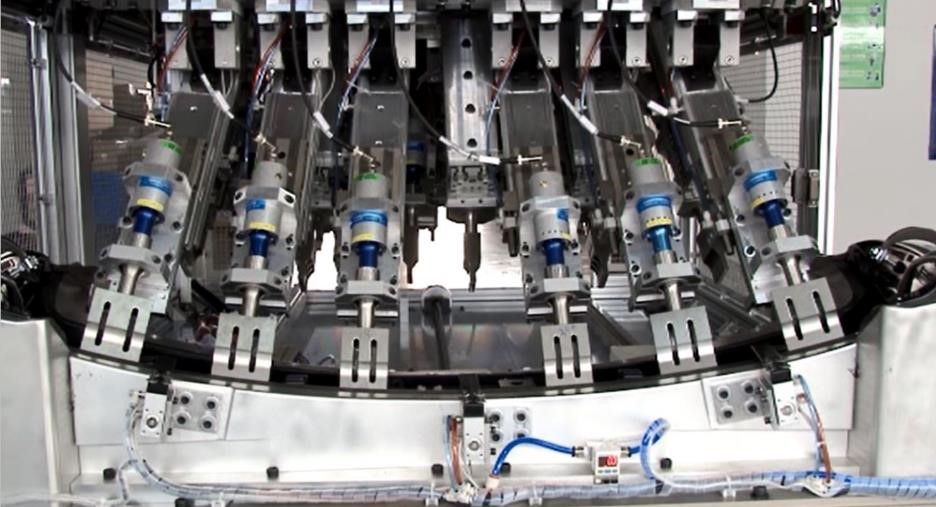

バンパーのカシメ

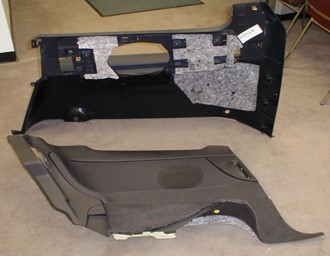

ドアパネルのスポット溶着

不織布・フィルム

おむつや生理用品のサイドシールやエンボス加工

サージカルマスクやN95マスク

パッケージ

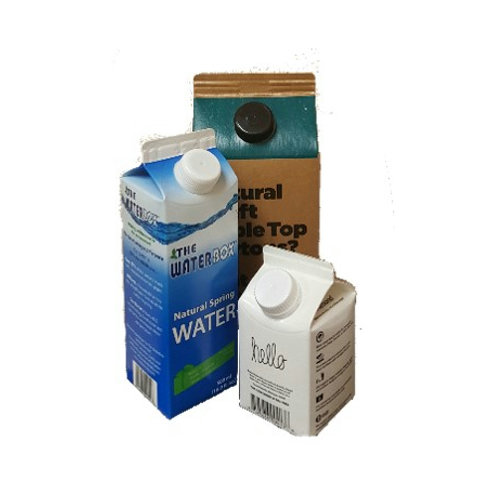

紙パックのスパウト(注ぎ口)

パウチ容器のトップシール

超音波カット

食品のカットや連続スリット

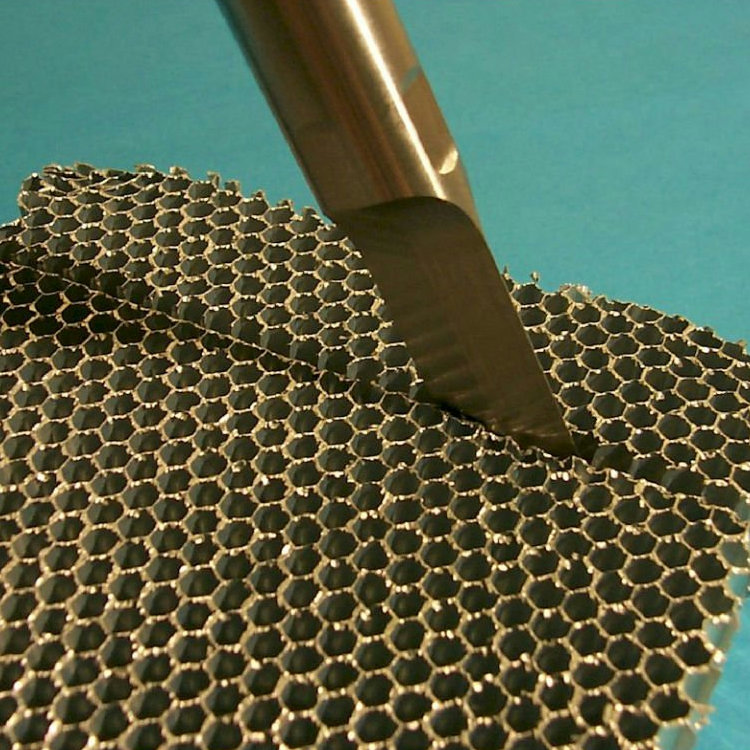

航空機用ハニカム材のカット

iQ-AiM シリーズ 超音波発振器 仕様 (各詳細仕様はお問合せ下さい)

iQ-AiM シリーズ 超音波発振器 仕様
周波数及び出力
  • 15kHz:5000W
  • 20kHz:1200W、2600W、3600W、5000W
  • 30kHz:1200W、1800W
  • 35kHz:1200W
  • 40kHz:900W、1200W
電源電圧 単相 200-240VAC (50/60Hz)、1200W以下のモデルは100-240VACのユニバーサル電圧
トリガー方式 外部信号、出力トリガー(特許技術)
溶着制御仕様
  • タイム
  • エネルギー
  • ピークパワー
  • 距離(要外部エンコーダー)
  • 外部入力
