振動溶着機 (バイブレーションウエルダー) Model VW5300

一番小型の振動溶着機で、テーブルサイズは610mm x 457mm、上治具重量は9-25kgです。発振器は29.4kWソリッドステートデジタル可変周波数ドライブを搭載し、油圧リフトクランプは最大13.2kN、油圧タンク容量は38Lです。周波数は200Hz-240Hzで振幅は0.5mm-1.8mmの間で可変が可能です。適用製品としては、自動車部品のキャニスター、ストップランプ、サイドマーカーライト、各種フイルターなどに利用されております。

振動溶着機 (バイブレーションウエルダー) Model VW5300 特徴

  • 電磁式バイブレーションヘッド(200-240Hz)
  • 高剛性幅広型リニアガイドx2本のテーブルスライドシステム
  • 重厚なブリッジ及び一体型のフレーム
  • 29.4kWソリッドステートデジタル可変周波数ドライブ
  • 油圧リフトクランプ:最大13.2kN、油圧タンク容量:38L
  • B&R製工業用コンピュータによる制御システム
  • 15型カラータッチスクリーン(日本語対応)
  • 包括的でわかりやすい対話型ヘルプメニュー
  • プログラム可能な制限値付パラメーターモニター
  • 自動チューニング
  • プログラム可能な0.5mmから1.8mmまでの振幅調整
  • 時間制御による溶着、溶け代制御による溶着
  • 作業がし易い機内灯
  • 光学センサー式サイクル起動スイッチ
  • クラス4対応セーフティライトカーテン
  • 85dB(A)以下の静音性(連続測定)
  • 外部ユーティリティー電源
  • 圧力と振幅の可変プログラムは5ステップまで可能

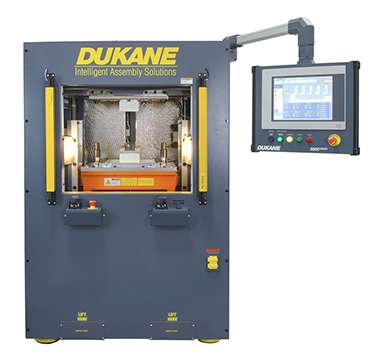

振動溶着機(バイブレーションウエルダー) VW5300

振動溶着機 (バイブレーションウエルダー) Model VW5300 仕様

Model VW5300 仕様

テーブルサイズ 610 x 457mm
テーブル開口部 609 x 254mm、深さ508mm, 但しF/B センターストリップ部は幅75mm、深さ12mm
ドア開口部 790mm(幅) x 660mm(高さ)
上部治具重量 9 - 25kg
上部治具最大サイズ 508mm x 355mm
リフトテーブル高さ 965mm
ストローク 500mm
オープンハイト 630mm
機械の設置面積 1,400mm x 1,200mm

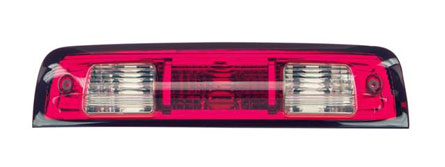

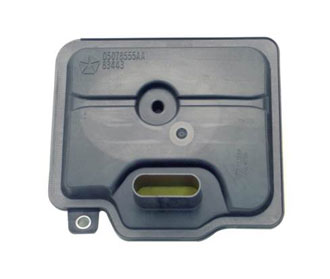

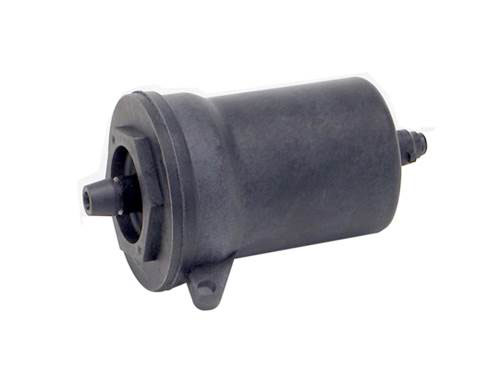

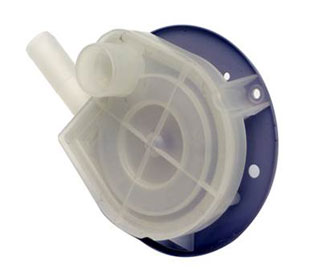

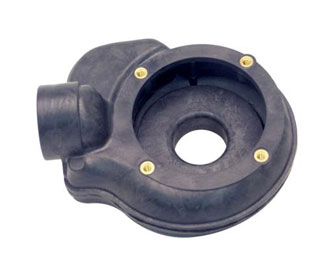

振動溶着機 (バイブレーションウエルダー) Model 5300 応用例

振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
