振動溶着機 (バイブレーションウエルダー) Model VW5500

Model VW5300より若干大き目の振動溶着機で、テーブルサイズは965mm x 455mm、上治具重量は15Kg - 40Kg です。発振器は29.4kWソリッドステートデジタル可変周波数ドライブを搭載し、油圧リフトクランプは最大20kN、油圧タンク容量は75.6Lです。周波数は200Hz - 240Hzで振幅は0.5mm - 1.8mmの間で可変が可能です。適用製品としては、自動車部品のグローブボックス、テールライト、チェンソーハウジング、食品トレー、圧力タンク、バッテリーハウジングなどに適用されています。

振動溶着機 (バイブレーションウエルダー) Model VW5500 特徴

  • 電磁式バイブレーションヘッド(200-240Hz)
  • 高剛性リニアガイドx4本のテーブルスライドシステム
  • 重厚なブリッジ及び一体型のフレーム
  • 29.4kWソリッドステートデジタル可変周波数ドライブ
  • 油圧リフトクランプ:最大20kN、油圧タンク容量:75.6L
  • B&R製工業用コンピュータによる制御システム
  • 15型カラータッチスクリーン(日本語表示)
  • 包括的でわかりやすい対話型ヘルプメニュー
  • プログラム可能な制限値付パラメーターモニター
  • 自動チューニング
  • プログラム可能な0.5mmから1.8mmまでの振幅調整
  • 時間制御による溶着、溶け代制御による溶着
  • 作業が、し易い機内灯
  • 光学センサー式サイクル起動スイッチ
  • クラス4対応セーフティライトカーテン
  • 85dB(A)以下の静音性(連続測定)
  • 外部ユーティリティー電源(2ヶ所)
  • 圧力と振幅の可変プログラムは5ステップまで可能

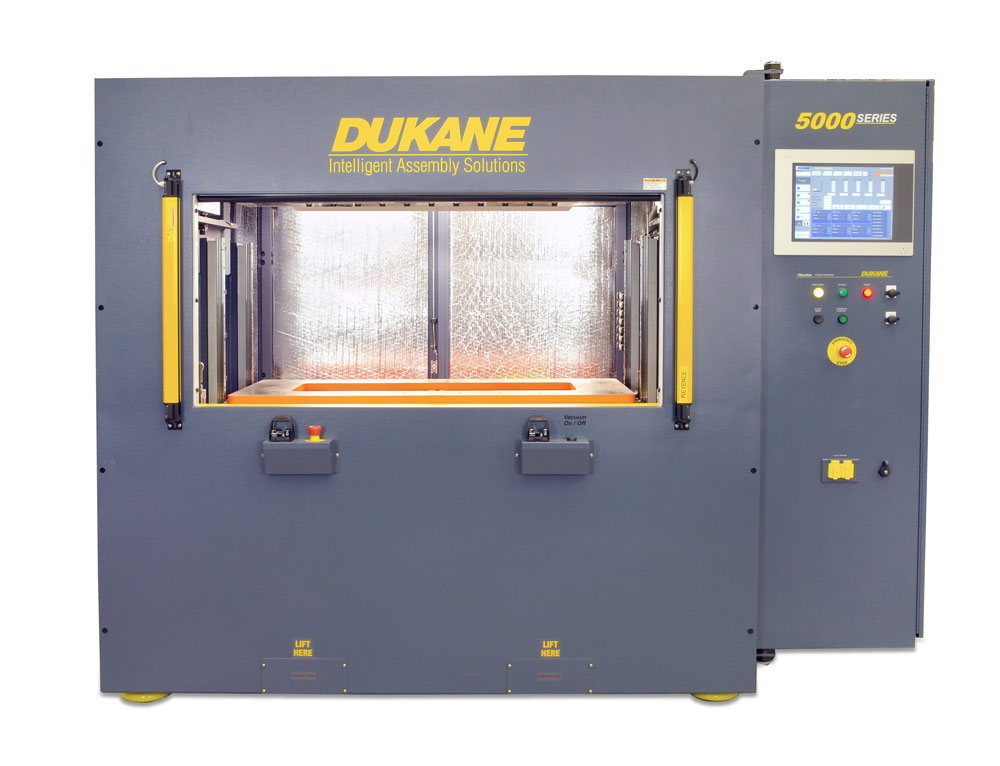

振動溶着機(バイブレーションウエルダー) VW5500

振動溶着機(バイブレーションウエルダー) VW5500

振動溶着機 (バイブレーションウエルダー) Model VW5500 仕様

Model VW5500 仕様

テーブルサイズ

965 x 455mm

テーブル開口部 1,040 x 660mm、深さ508mm、但しF/B センターストリップ部は幅75mm、深さ12mm
ドア開口部 1,040mm(幅) x 660mm(高さ)
上部治具重量 15 - 40kg
上部治具最大サイズ 760mm x 450mm
リフトテーブル高さ 1,040mm
ストローク 500mm
オープンハイト 630mm
機械の設置面積 2,100mm x 1,200mm

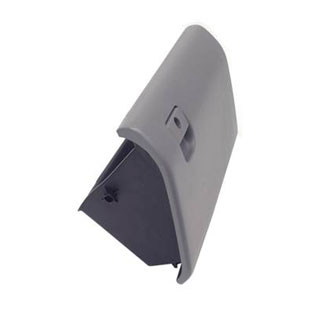

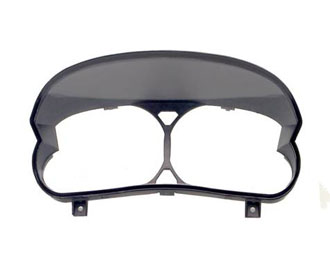

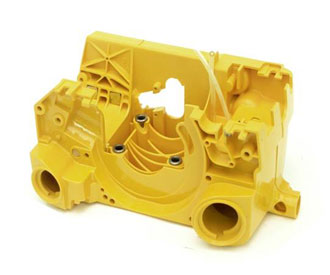

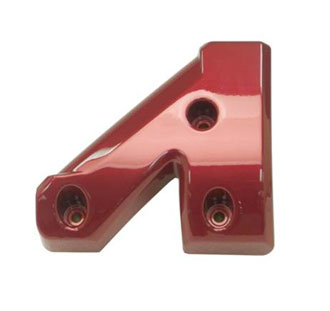

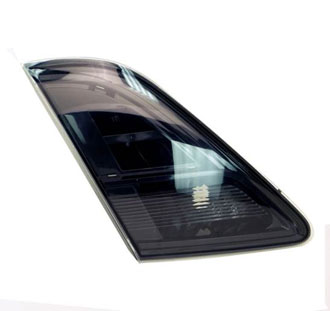

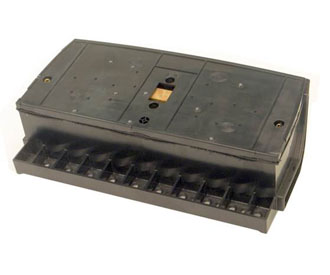

振動溶着機 (バイブレーションウエルダー) Model VW5500 応用例

振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
