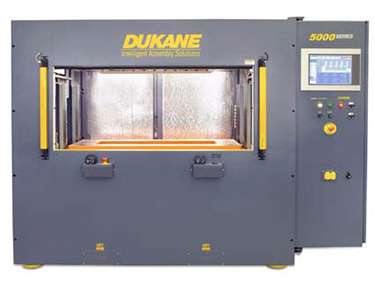

振動溶着機 (バイブレーションウエルダー) Model VW5900

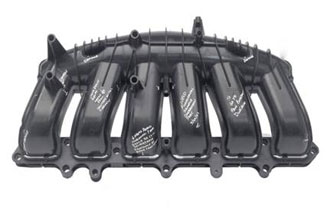

大物部品に適用される振動溶着機で、テーブルサイズは1,829mm x 610mm、上治具重量は50Kg - 90Kgです。発振器は48.5kWソリッドステートデジタル可変周波数ドライブを搭載し、油圧リフトクランプは最大24.5kN、油圧タンク容量は75,6Lです。周波数は200Hz-240Hzで振幅は0.5mm - 1.8mmの間で可変が可能です。適用製品としては、インテークマニホールド、インストルメントパネル、トランクカバー、フェンス、リアパッケージトレーなどに適用されています。

振動溶着機 (バイブレーションウエルダー) Model 5900 特徴

  • 電磁式バイブレーションヘッド(200-240Hz)
  • 超剛体4本レールテーブルスライドシステム
  • 重厚なブリッジ及び一体型のフレーム
  • 47.8kWソリッドステートデジタル可変周波数ドライブ
  • 油圧リフトクランプ:最大24.5kN、油圧タンク容量:75.6L
  • B&R製工業用コンピューター制御システム
  • 15型カラータッチスクリーン(日本語表示)
  • 包括的でわかりやすい対話型ヘルプメニュー
  • プログラム可能な制限値付パラメーターモニター
  • 自動チューニング
  • プログラム可能な0.5mmから1.8mmまでの振幅調整
  • 時間制御による溶着、溶け代制御による溶着
  • 作業がし易い機内灯
  • 光学センサー式サイクル起動スイッチ
  • クラス4対応セーフティライトカーテン
  • 85dB(A)以下の静音性(連続測定)
  • 外部ユーティリティー電源(2ヶ所)
  • 圧力と振幅の可変プログラムは5ステップまで可能
振動溶着機(バイブレーションウエルダー) VW5900 / 5900 LPT

振動溶着機(バイブレーションウエルダー) VW5900 / 5900 LPT

振動溶着機 (バイブレーションウエルダー) Model 5900 仕様

振動溶着機 (バイブレーションウエルダー) Model 5900 仕様
テーブルサイズ 1,829 x 610mm
テーブル開口部 1,470 x 660mm、深さ508mm、但しF/B センターストリップ部は幅77mm
ドア開口部 1,931mm(幅) x 660mm(高さ)
上部治具重量
50 - 90kg
上部治具最大サイズ 1,120mm x 510mm
リフトテーブル高さ 1,040mm
ストローク 500mm
オープンハイト 630mm

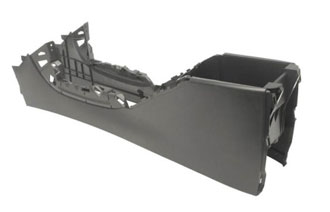

振動溶着機(バイブレーションウェルダー) Model 5900 応用例

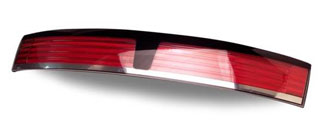

振動溶着機(バイブレーションウェルダー) 応用例

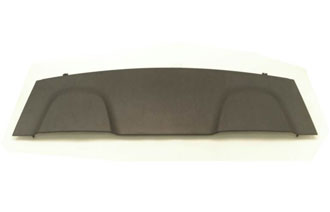

振動溶着機(バイブレーションウェルダー) Model 5900 / 5900 LPT 応用例

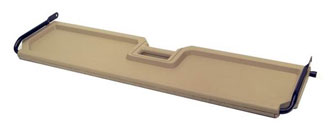

振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
