振動溶着機 (バイブレーションウエルダー) Model VW5960LPT

大物部品に適用される振動溶着機で、テーブルサイズは1,575mm x 610mm、上治具重量は28Kg - 82Kg です。発振器は47.8kWソリッドステートデジタル可変周波数ドライブを搭載し、油圧リフトクランプは最大24.5kN、油圧タンク容量は75.6Lです。周波数は200Hz - 240Hzで振幅は0.5mm - 1.8mmの間で可変が可能です。適用製品としては、高さのある複雑インテークマニホールドなどに適用されています。

振動溶着機 (バイブレーションウエルダー) Model 5960LPT 特徴

  • 48.5kWソリッドステートデジタル可変周波数ドライブ
  • 油圧リフトクランプ:最大24.5kN、油圧タンク容量:75.6L
  • B&R製工業用コンピューター制御
  • 15型カラータッチスクリーン(日本語表示)
  • 包括的でわかりやすい対話型ヘルプメニュー
  • プログラム可能な制限値付パラメーターモニター
  • 自動チューニング
  • プログラム可能な0.5mmから1.8mmまでの振幅調整
  • 時間制御による溶着、溶け代制御による溶着
  • 作業がし易い機内灯
  • 光学センサー式サイクル起動スイッチ
  • クラス4対応セーフティライトカーテン
  • 外部ユーティリティー電源(2ヶ所)
  • 別置き油圧ユニット

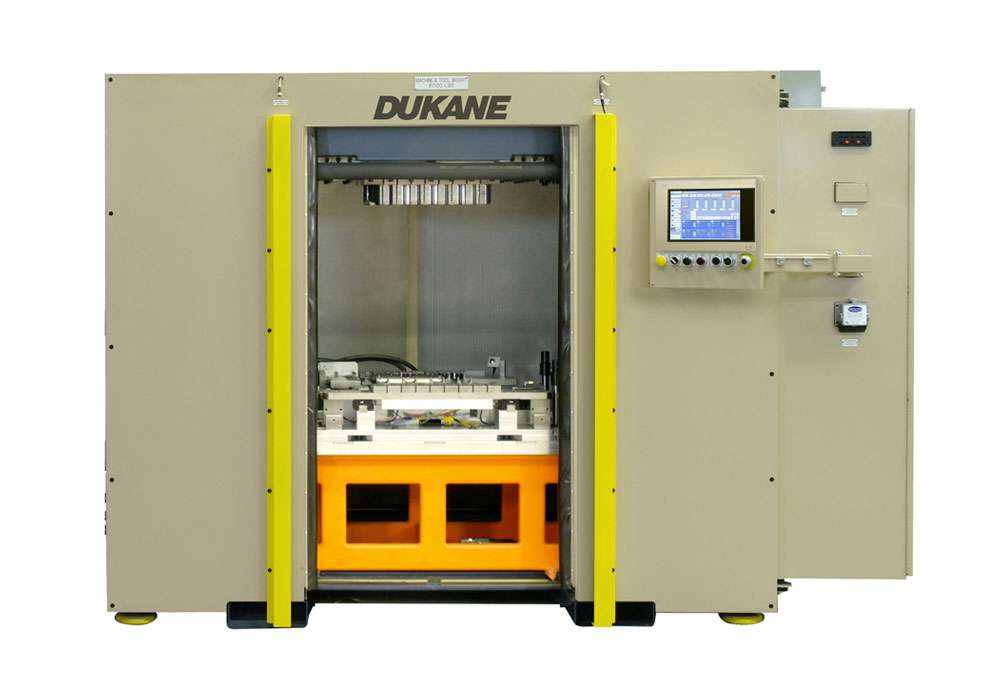

振動溶着機(バイブレーションウエルダー) Model 5960 LPT

振動溶着機(バイブレーションウエルダー) Model 5960 LPT

振動溶着機 (バイブレーションウエルダー) Model 5960LPT 仕様

振動溶着機 (バイブレーションウエルダー) Model  5960 LPT 仕様
テーブルサイズ 1,575 x 610mm
テーブル開口部 1,470 x 305mm、深さ355mm、但しF/B センターストリップ部は幅75mm、深さ12mm
ドア開口部 1,040mm(幅) x 1,930mm(高さ)
上部治具重量 28 - 82kg
上部治具最大サイズ 945mm x 508mm
リフトテーブル高さ 660mm
ストローク 736mm
オープンハイト 1,090mm
