1台3役 ハイブリッド式熱板/赤外線/ホットガス溶着機

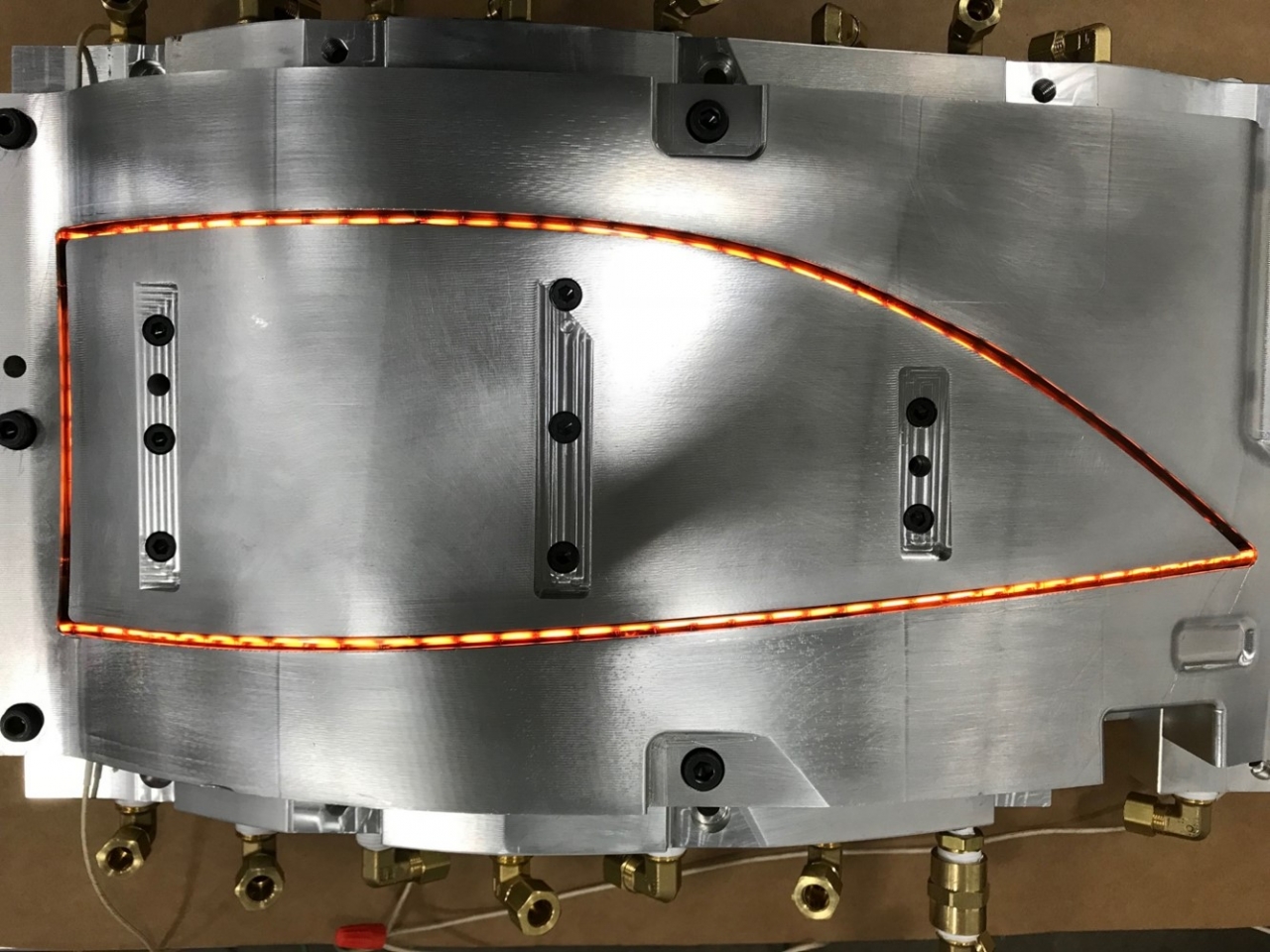

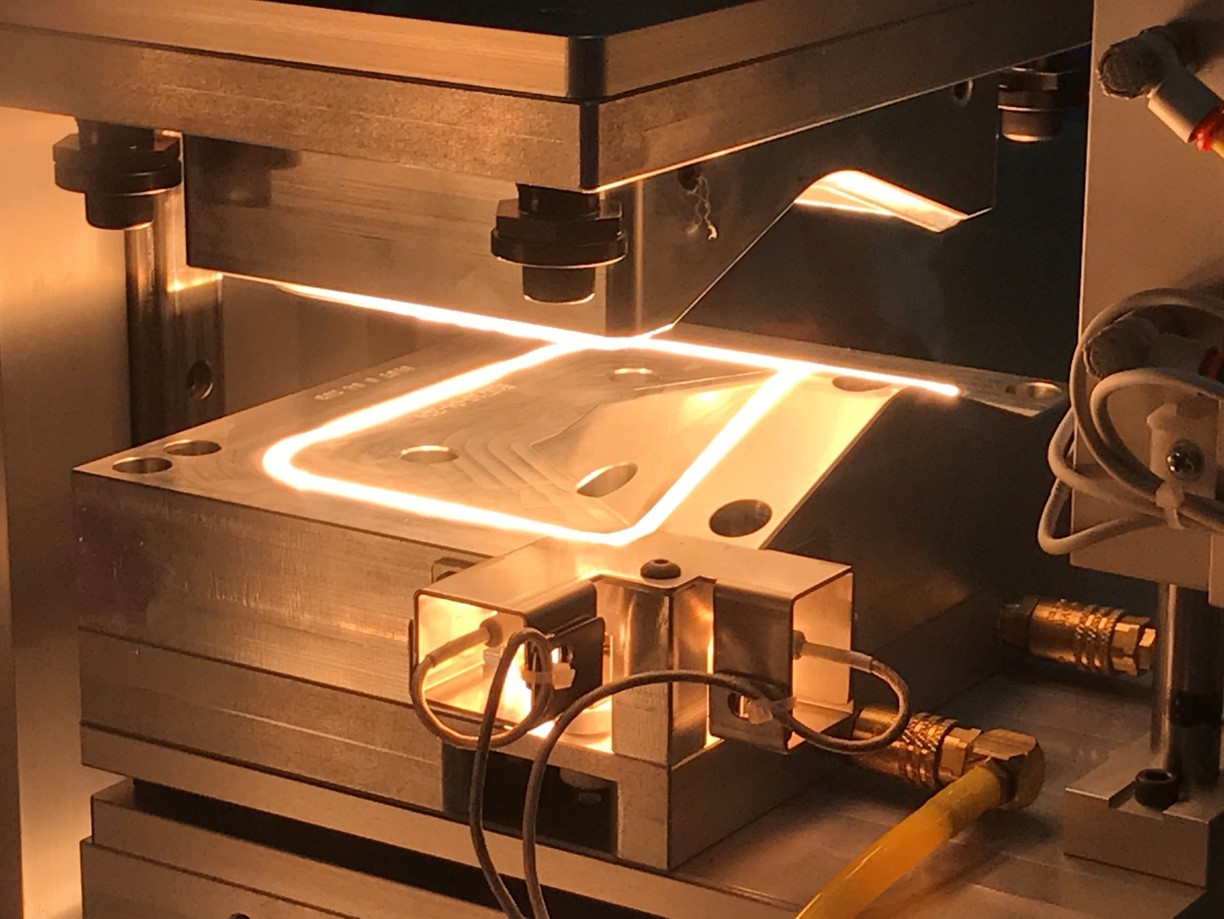

デュケインのハイブリッド溶着機は最大で1台3役の溶着工法に対応できるように設計されています。ガソリンタンク、リザバータンク、テールライトなどで幅広く使用されている熱板溶着の他に、赤外線溶着とホットガス溶着(Dukane KVTの特許技術)を1台で対応可能にしています。異物混入が不可のアプリケーションに対し、赤外線やホットガス溶着で対応し、これまで熱板溶着を行ってきたアプリケーションはそのまま熱板溶着を行うという事が1台の溶着機で可能になります。

3軸サーボ駆動の上下プラテンとヒータープラテンは、高速移動によってサイクルタイムを短縮し、精密サーボ制御は製品の再現性を最大限に高めます。

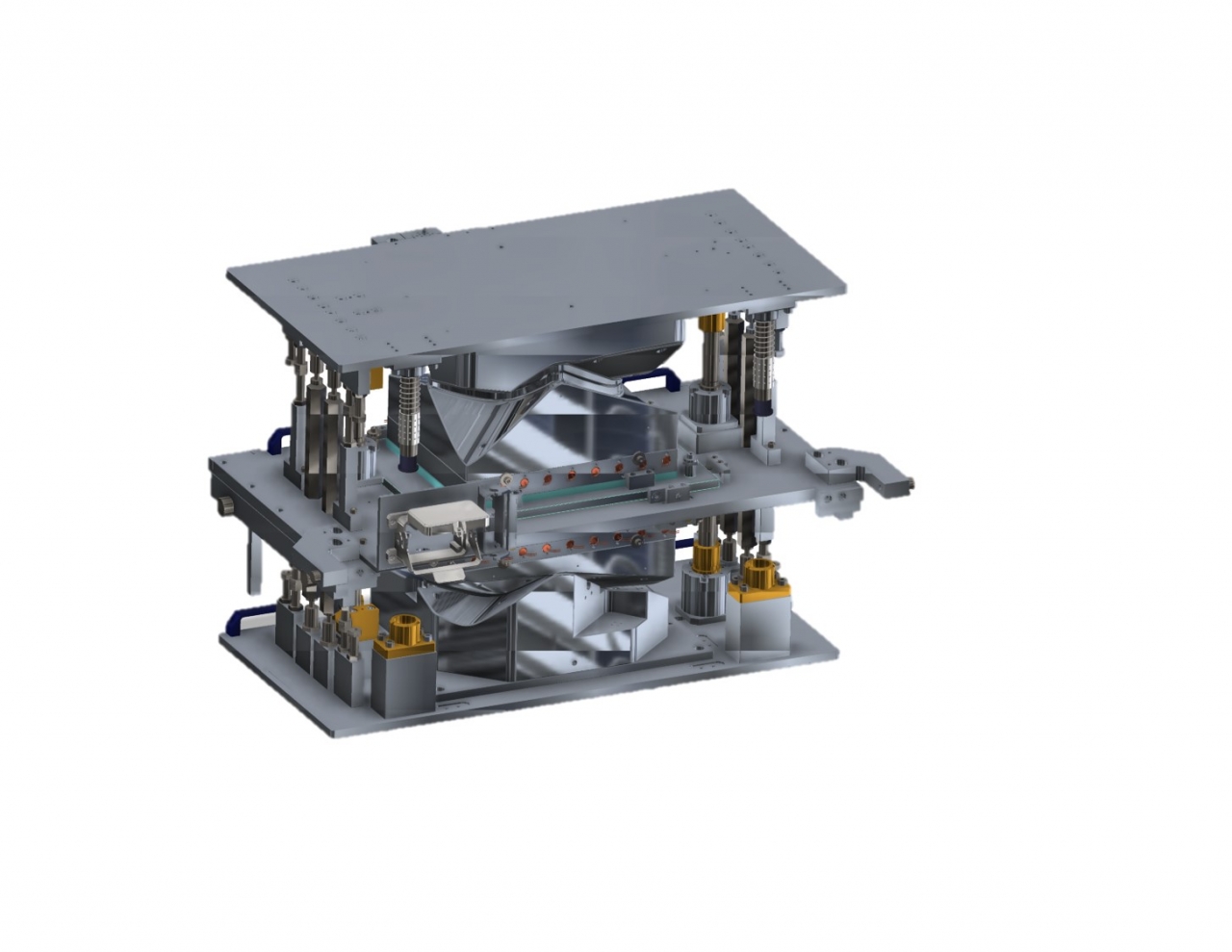

クイック治具交換機能により段替えは簡単に行え、一度条件を設定した治具を取り付けると、自動で治具番号を認識して保存されている条件が読み出されます。

ハイブリッド式溶着機 TH3シリーズ

ハイブリッド(熱板/赤外線/ホットガス)溶着機 TH3の特徴

  • 熱板溶着、赤外線溶着、ホットガス溶着の3つの溶着工法を1台で対応可能
  • 3軸サーボ制御による高い再現性
  • 高速サーボモーションは加熱終了から接合までの時間を最小限にし、サイクルタイムを短縮させるだけでなく、溶着部の温度低下を最小限にすることで高い溶着強度を実現

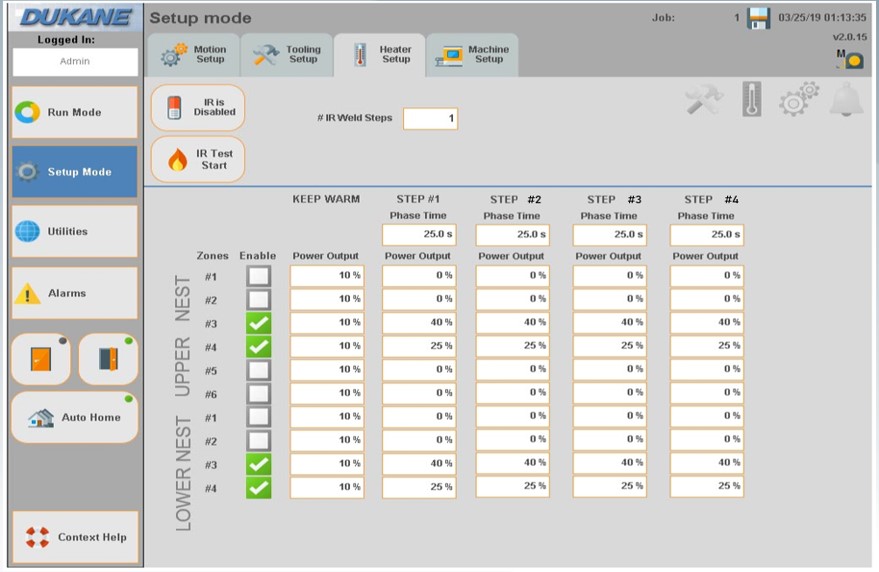

  • 熱板と赤外線それぞれで最大12ゾーン(上部6+下部6)のヒーター制御に対応可能で、製品の部位ごとに最適な温度設定(赤外線は出力設定)が可能
  • 15型タッチパネルは見易く、直感的な操作、プログラミングが可能(日本語表示対応)
  • クイック治具交換機能による短時間での段替えを実現
  • 装置前面上部の「DUKANE」ロゴは色で装置の状態を表示

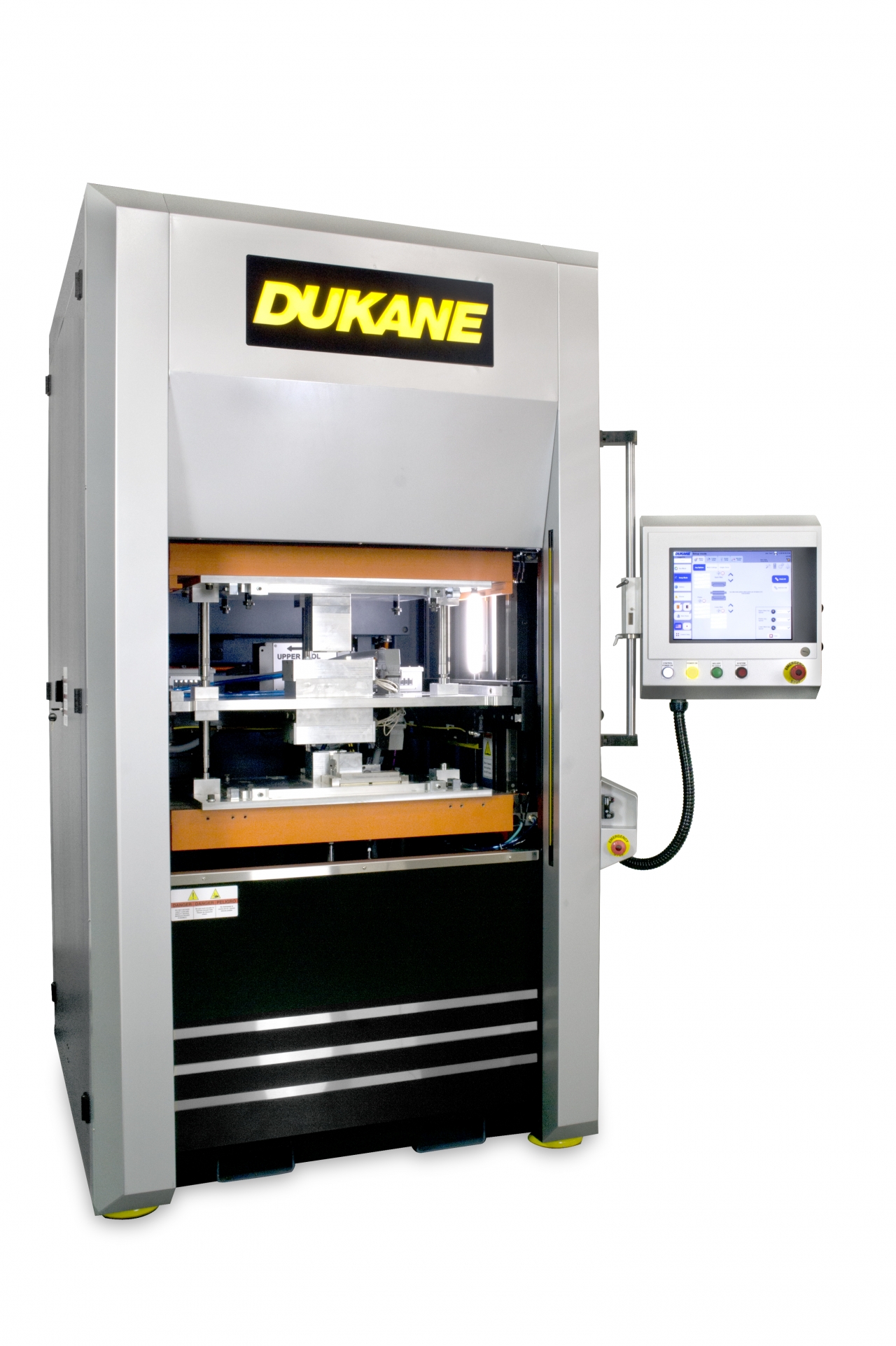

ハイブリッド溶着機(熱板溶着/赤外線溶着/ホットガス溶着) TH3-1432

ハイブリッド溶着機 TH3-2040 仕様

モデル:TH3-2040
最大熱板サイズ (W)1105mm x (D)533mm
最大クランプ圧 18kN

ハイブリッド溶着機 TH3-1432 仕様

モデル:TH3-1432
最大熱板サイズ (W)813mm x (D)356mm
最大クランプ圧 15kN
