iQ シリーズ モデルHP-E 超音波溶着機 超音波ハンドガン

発振器は100%デジタル制御回路で構成されています。コンパクトな発振器でも最大出力は600Wで、連続的な生産でも安定して使用することができます。溶着制御は連続発振、時間制御の他に、エネルギー制御も可能で、より安定した溶着が可能となり、スポット溶着やステーキング(カシメ)などのアプリケーションに最適です。また特許技術の出力トリガー機能も搭載し、溶着開始のタイミングを更に安定させることができます。ハンドグリップは軽量且つソフトグリップを採用し、疲れにくい設計となっています。日本語表示にも対応し、更に使いやすくなりました。

iQ シリーズ モデルHP-E 超音波溶着機 超音波ハンドガン 特徴

  • ハンドグリップは軽量且つソフトグリップ
  • 時間、エネルギー、連続の溶着モードが選択可
  • 振幅制御は20%から100%まで1%毎に調整可能
  • サイクル終了を音で通知
  • 特許技術の出力トリガー機能で安定した溶着開始
  • 出力バーグラフは前回の溶着サイクルの値を表示
  • 高解像度LCD採用による直感的に操作
  • 英語、日本語、中国語などの多言語表示機能
  • メニューは素早く簡単にプログラム可能
  • 周波数、パワー、時間をリアルタイムで表示
  • 100%デジタルコントロールはパラメーターやパワー制御機構を精密に制御
  • Digi-Tracは自動的に共振周波数をデジタルで追尾、溶着サイクル毎に制御する為にマニュアルチューニングは不要
  • オーバーロード保護回路により故障をなくし、ダウンタイムを削減
  • 8個のプログラム設定が保存可能
  • 米国特許のパルス幅変調回路機能により最良のパフォーマンス、信頼性及び耐久性を実現
  • リニアランプソフトスタート機能は振動子及びホーンの機械的、電気的起動ストレスを大幅に低減
  • ラインレギュレーション回路は入力電圧の変動を補正し常に安定した振幅を供給
  • ロードレギュレーション回路は変動する負荷に対して一定の振幅を保持し、安定した生産が可能
  • 業界最小のパッケージで最大パワーのフル稼働運転可能
  • マルチコアプロセッサー技術で業界最速の0.5ミリ秒の反応速度で作動
iQ シリーズ モデルAL 超音波溶着機 超音波ハンドガン

iQ シリーズ モデルHP-E 超音波溶着機 超音波ハンドガン

iQ シリーズ モデルHP-E 超音波溶着機 超音波ハンドガン 仕様

iQ シリーズ モデルAL 超音波溶着機 超音波ハンドガン 仕様
発振器タイプ

40HP060-1H(40kHz 600W 100-120V)

40HP060-2H(40kHz 600W 200-240V)

35HP060-1H(35kHz 600W 100-120V)

35HP060-2H(35kHz 600W 200-240V)

30HP060-1H(30kHz 600W 100-120V)

30HP060-2H(30kHz 600W 200-240V)

20HP060-1H(20kHz 600W 100-120V)

20HP060-2H(20kHz 600W 200-240V)

周波数(最大出力) 20/30/35/40kHz (600W)
溶着モード 時間 (0.001sec) エネルギー(0.01J) 連続溶着モード
振幅調整 20-100% (1%単位)
溶着条件保存数 8条件
入力電圧 単相 AC100-120V又は200-240V
本体寸法 / 重量 幅254mm x 奥行き316mm x 高さ100mm / 5.4Kg

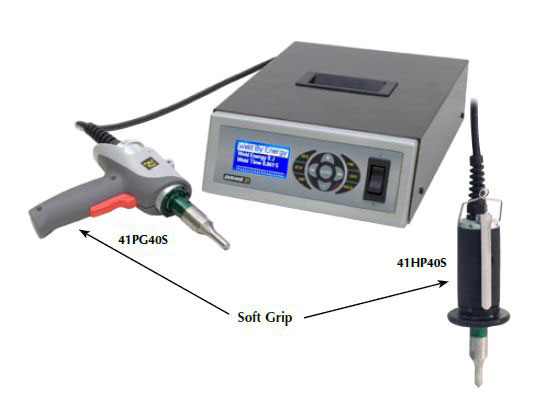

ハンド部重量 750g (ピストルグリップ:41PG40S))又は620g (ハンドプローブ:41HP40S)
他の機能 LEDパワーメーター、フルオートチューニング機能、連続発振モード、周波数表示、
ラインレギュレーション回路、ロードレギュレーション回路、オーバーロード保護回路、
日本語表示機能、リニアランプソフトスタート機能及びデジ・トラック回路など
